Vibration Analyzer

강력한 다기능 4채널 진동 분석기

A4500 VA5 Pro는 Adash 제품군의 최신 진동분석기 입니다.
데이터 수집기, 런업 분석기, 바란싱, 레코더, Stethoscope, FASIT, 윤활유,
범프 테스트, 옥타브 분석기, 초음파, 카메라, 사진 갤러리 및
열화상 모듈을 갖춘 대형 터치 스크린 디스플레이와 함께 제공됩니다.

카다로그 다운로드 동영상 보기

A4500 – VA5 Pro

24 비트 120dB 계측기는 최대 90kHz의 주파수 범위와 3,276,800라인 분해능으로 측정하도록 설정할 수 있습니다. 64kHz 샘플 속도로 최대 20시간을 기록할 수 있으므로 기계 결함의 사후 분석에 이상적입니다.
이 기기에는 기계 결함과 ACMT (저속 베어링 분석)를 자동으로 감지하는 Expert System(전문가 시스템)이 탑재되어 있습니다.

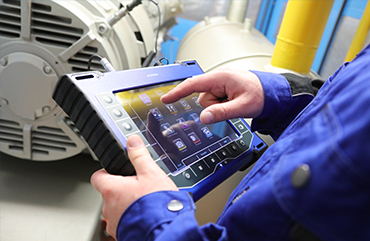

대형 터치 스크린
열화상 모듈
초음파 측정
Overall, Timewave, Spectrum, FRF, Orbit, etc.

4채널 신호 레코딩
FFT 진동분석
90kHz 주파수
원시 신호 레코딩

멀티태스킹 분석기

4채널 동시 측정
Overall, FFTs, Time waveforms
가변 커서, 베어링 결함 주파수 표시
FFT를 캐스케이드로 재생
터치 스크린과 키보드

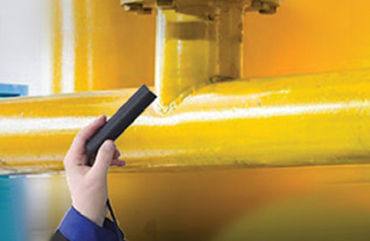

초음파 측정

20dB
마찰 방지 롤러 베어링의 윤활 불량의 조기 징후
롤러 베어링 결함으로 인한 충격 소음.
스팀 트랩 누수 및 고장
기어 박스 결함
밸브 누출
액추에이터 오작동

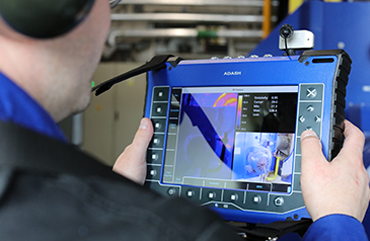

열화상 카메라

50 mK NETD 감도
최소, 최대온도표시
캡쳐, 갤러리 저장

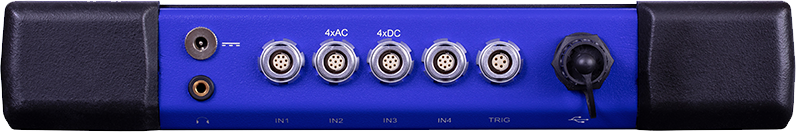

TOP PANEL

Input channels

– 4 x AC input – 진동
– 4 x DC input – 프로세스 값(온도, 압력 등)
– 1 x 타코 input(스피드/트리거)
– 3축 센서 준비

A/D conversion

– 24 Bit A/D 변환
– 64 Bit 신호 처리
– 베어링 데이터베이스 포함
– 120dB 동적 범위
– 입력 범위 조정 선택가능

USB 2.0

– 고속 데이터 전송

HEADPHONES

– 베어링 소리 청음 가능

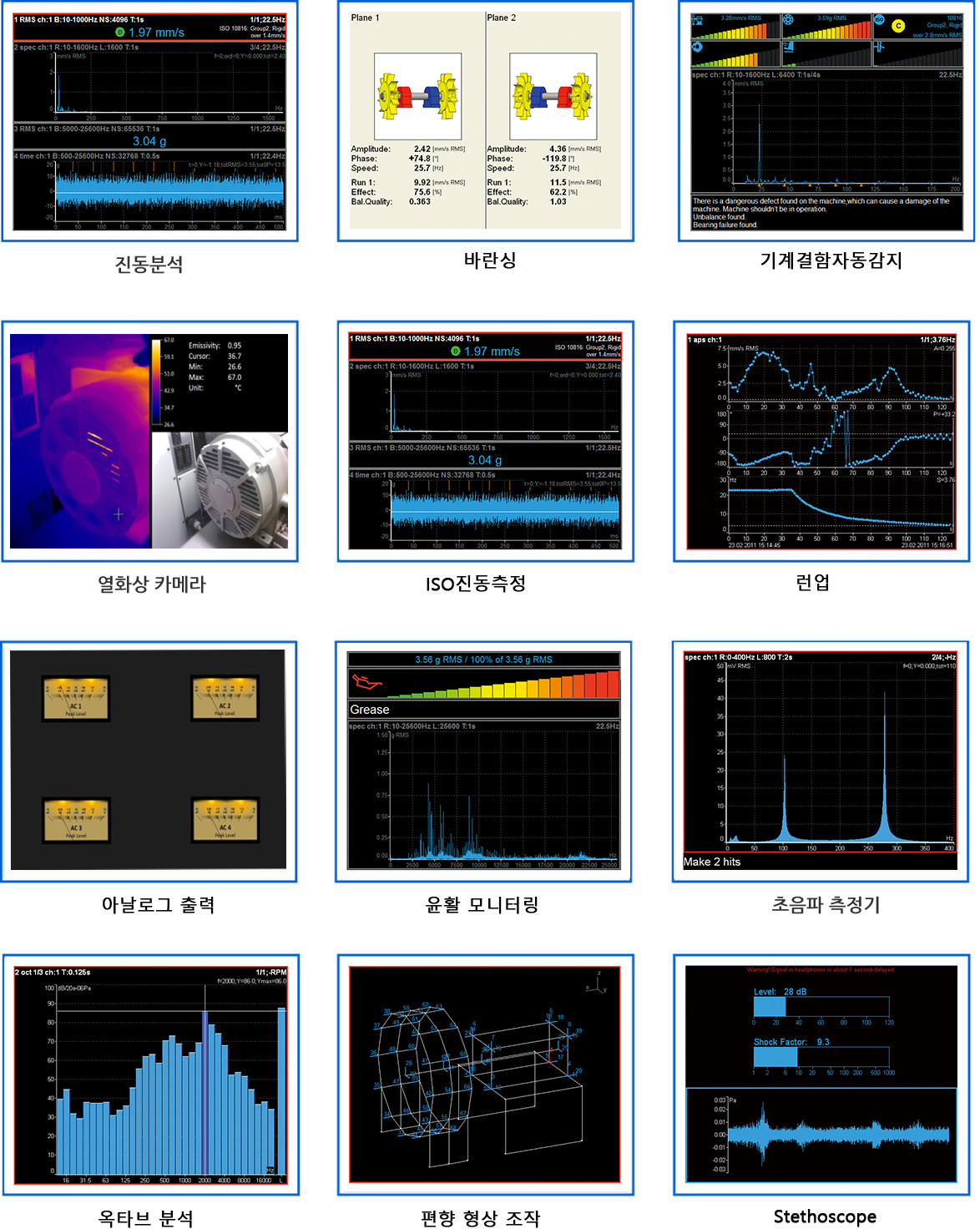

VA5 Pro 측정모드

진동분석, 밸런싱, 기계결함자동감지(FASIT), 열화상 카메라, ISO 진동측정, 런업, 아날로그 출력, 윤활 모니터링, 초음파 측정, 옥타브 분석, 편향 형상조작, 청진기

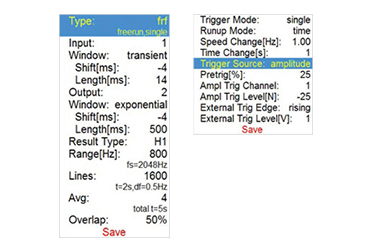

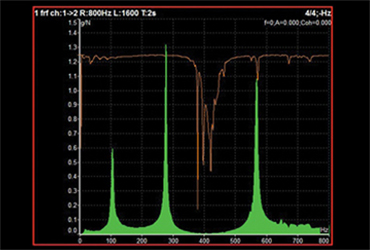

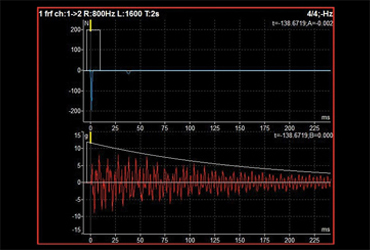

모달 해석용 주파수 응답

– A4500 VA5 Pro는 모달 해석을 목적으로 주파수 응답을 측정할 수 있습니다. 이를 통해 보통 대형 시스템에서 사용하는 모달 해석 측정을 훌륭하게 대체할 수 있습니다.
– 데이터는 UFF 형식으로 내보내집니다. 데이터를 모달 해석 소프트웨어로 내보내는 것은 간단합니다.

레코딩 모드 – 이럴 때 사용하세요.

대형 산업용 송풍기의 작동 상태를 측정한다고 가정해 보겠습니다.
기계에 센서를 설치하고 측정 장비를 설정합니다. 그리고 작업자에게 요청하여 기계 작동을 시작합니다.
잠시 후 여러분은 측정 설정이 잘못됐음을 알아차리고 작업자에게 기계를 정지 후 재가동할 것을 요청합니다.
하지만 작업자는 이렇게 답합니다. “유감이지만 제어 시스템에서 기계를 재가동하는 건 어렵습니다. 지금 생산을 멈출 수가 없거든요.
다음 달에 다시 오시는 게 좋겠습니다.” 만약 이런 상황이 된다면 정말 많이 곤란할 것입니다. 그러나 레코딩 모드를 사용하면 이런 상황을 겪지 않으셔도 됩니다.
기계에 센서를 설치하고 레코딩 모드를 실행한 다음 기계 작동 중 원시 신호를 레코딩하기만 하면 됩니다. 차후에 사무실로 돌아가서 이 레코딩을 분석할 수 있습니다.
즉, 원하는 측정을 설정하고 필요한 결과를 얻을 때까지 계속해서 레코딩을 재생할 수 있습니다.

레코딩

설정에 대해 잘 알지 못하는 경우, 레코딩을 하십시오. 레코딩된 신호를 차후에 사무실에서 후속 분석하십시오.
A4500 VA5 Pro을 이용하여 최대 4채널을 동시에 레코딩할 수 있습니다.
후속 분석용 A4410 가상 장비 소프트웨어는 Adash 웹사이트에서 무료로 다운 받으실 수 있습니다.
35시간 동안 신호 레코딩(4채널, 64kHz 샘플링 주파수)
